Design und Fixierung von POM-Pins zur Befestigung eines Kunststoffelements auf einer Leiterplatte.

1. Materialauswahl und Eigenschaften:

   • POM ist bekannt für seine hohe Steifigkeit, niedrige Reibung und gute Dimensionsstabilität. Es ist auch beständig gegen viele Chemikalien und hat gute elektrische Isoliereigenschaften.
   • Diese Eigenschaften machen POM ideal für die Verwendung in präzisen mechanischen Anwendungen wie in Pins für Leiterplatten.

2. Pin-Durchmesser und Toleranzen:

   • Der Durchmesser der Pins beträgt etwa 4 mm. Es ist wichtig, die Toleranzen sowohl für die Pins als auch für die Löcher in der Leiterplatte zu berücksichtigen. Eine übliche Passung könnte eine Übergangspassung sein, bei der die Pins mit geringem Druck in die Löcher eingeführt werden können.
   • Typische Toleranzen für Kunststoffteile könnten im Bereich von ±0,05 mm liegen, aber dies hängt von den spezifischen Anforderungen und dem Herstellungsverfahren ab.

3. Design der Pins:

   • Länge der Pins: Die Länge der Pins sollte ausreichend sein, um eine stabile Verbindung zur Leiterplatte zu gewährleisten. Dies hängt von der Dicke der Leiterplatte und der benötigten Einschubtiefe ab.
   • Form der Pins: Eine konische Form an der Spitze der Pins kann das Einführen erleichtern.
   • Riffelung oder Widerhaken: Diese können an den Seiten der Pins angebracht werden, um einen besseren Halt zu gewährleisten und zu verhindern, dass die Pins herausrutschen.

4. Herstellungsverfahren:

   • POM kann durch Spritzgießen geformt werden, was bei der Herstellung präziser und komplexer Formen hilfreich ist.
   • Die Werkzeugkosten und die Produktionsvolumen sollten bei der Wahl des Herstellungsverfahrens berücksichtigt werden.

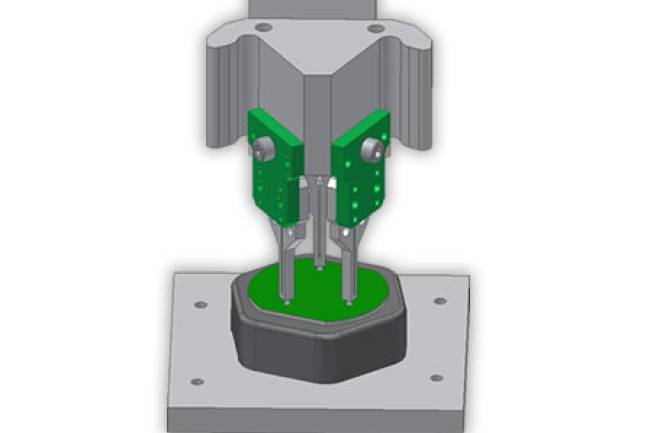

5. Montageprozess:

   • Kraftmontage: Die Pins könnten durch Kraftmontage in die Löcher der Leiterplatte eingeführt werden. Hierbei ist sicherzustellen, dass die eingesetzte Kraft die Leiterplatte oder die Pins nicht beschädigt.
   • Erwärmung: Eine leichte Erwärmung des POM-Materials kann die Flexibilität erhöhen und das Einführen der Pins erleichtern.
   • Befestigung: Alternativ könnte eine mechanische oder chemische Befestigung (z.B. Klebstoff) in Betracht gezogen werden, um eine zusätzliche Sicherheit zu gewährleisten.

6. Tests und Qualitätskontrolle:

   • Es sollten Tests durchgeführt werden, um die Haltekraft der Pins und die mechanische Stabilität der Verbindung zu prüfen.
   • Regelmäßige Qualitätskontrollen während der Produktion stellen sicher, dass die Toleranzen und die Materialeigenschaften eingehalten werden.

Durch die Berücksichtigung dieser Aspekte kann ein effektives Design für die Pins zur Fixierung eines Kunststoffelements an einer Leiterplatte entwickelt werden.
